Khảo sát hiện trạng: bước đầu quyết định của một dự án cảnh quan

Có một nghịch lý trong nghề: bước quan trọng nhất của một dự án cảnh quan lại là bước ít hào nhoáng nhất — khảo sát và phân tích hiện trạng khu đất. Mọi phương án thiết kế đứng vững đều bắt rễ từ việc hiểu đúng khu đất; phần lớn sự cố đắt giá khi thi công đều truy ngược về một khảo sát làm qua loa. Khảo sát hiện trạng không phải thủ tục mở đầu hồ sơ — đó là quy trình thu thập dữ kiện có hệ thống, ảnh hưởng trực tiếp tới mặt bằng bố trí, cao độ san nền, chọn loài cây và cả tiến độ thi công.

Vì sao khảo sát hiện trạng quyết định số phận dự án

Khu đất không phải một tờ giấy trắng. Nó đã có địa hình, dòng nước, đất, cây, khí hậu vi mô, hạ tầng ngầm và một lịch sử sử dụng. Vẽ ý tưởng mà chưa đọc kỹ những dữ kiện đó là áp một hình khối lên một thực tế chưa hiểu — và thực tế luôn thắng: chỗ trũng sẽ đọng nước, mái dốc phơi ra hướng nắng gắt sẽ nung cây, gốc cây quý bị đưa vào diện giải toả oan, nền yếu làm lún hạng mục cứng. Khảo sát hiện trạng là bước lắng nghe khu đất trước khi vẽ.

Hậu quả của khảo sát thiếu không chờ tới lúc bàn giao mới lộ ra. Nó lộ ngay ở bước lập dự toán — khối lượng đào đắp tính sai vì không có lưới cao độ thật; lộ ở bước xin phép — hồ sơ bị trả lại vì ranh đất trên bản vẽ lệch với mốc giới thực tế; và lộ nặng nhất ở công trường, khi máy đào chạm phải đường ống chưa ai biết tới, hoặc khi mùa mưa tới và phần sân vừa lát xong biến thành vũng. Càng phát hiện muộn, chi phí sửa càng cao — đây là quy luật chung của quản lý dự án xây dựng, không riêng cảnh quan: lỗi phát hiện ở giai đoạn thiết kế rẻ hơn nhiều so với lỗi phát hiện ở giai đoạn thi công.

Sáu lớp thông tin phải thu thập

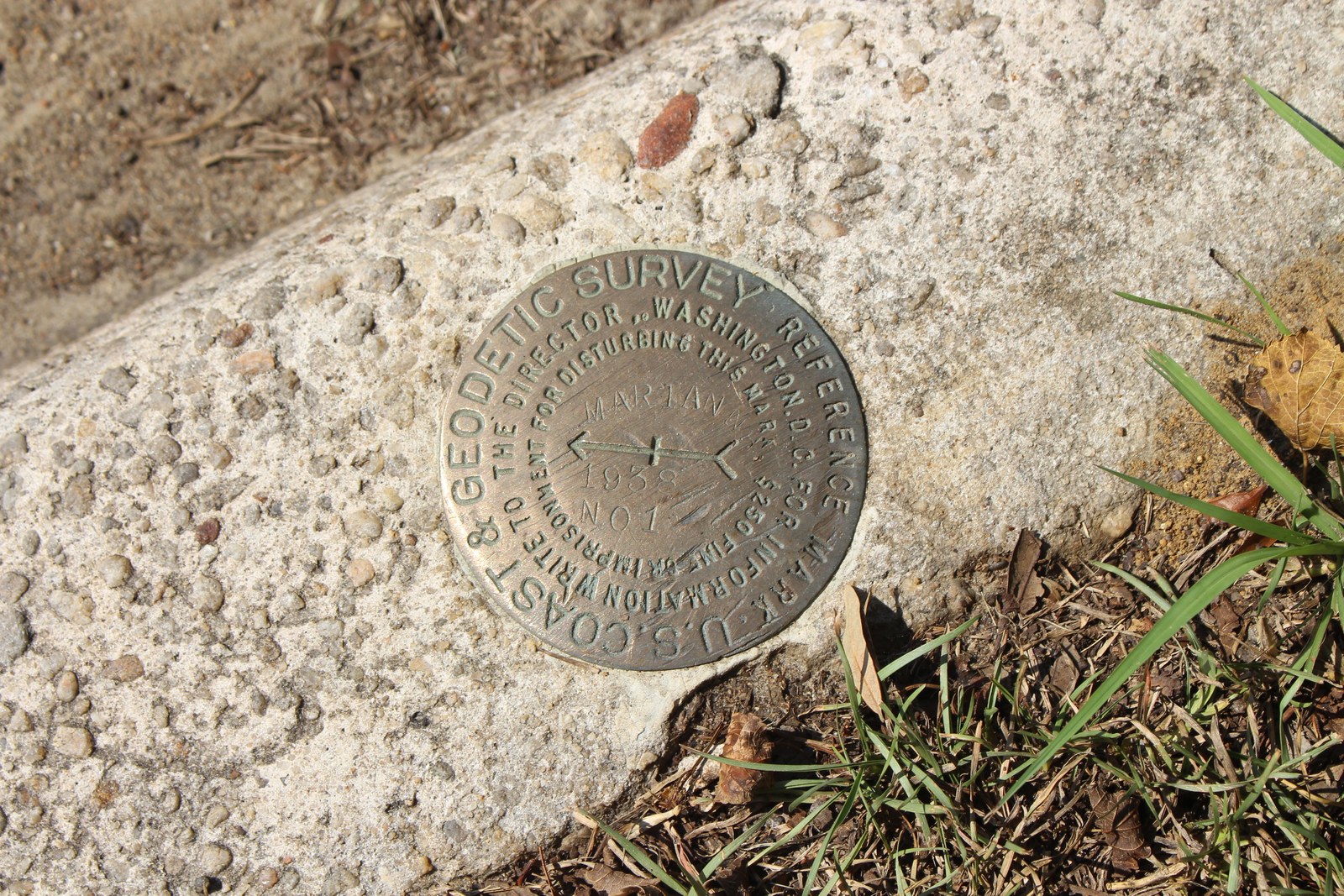

1. Ranh và mốc. Ranh đất theo giấy chứng nhận quyền sử dụng đất hoặc theo hồ sơ quy hoạch, đối chiếu với mốc giới thực tế ngoài hiện trường — hai thứ này không phải lúc nào cũng khớp nhau, đặc biệt ở đất đã qua nhiều lần chuyển nhượng hoặc nằm cạnh đường quy hoạch mở rộng. Cùng lúc, cần xác lập ít nhất một mốc cao độ chuẩn (mốc gốc) để mọi cao độ đo sau này quy về cùng một hệ — thiếu mốc gốc, bản vẽ cao độ của từng đợt khảo sát sẽ không nói chuyện được với nhau.

2. Cao độ và thoát nước. Lưới điểm cao độ đủ dày để dựng được đường đồng mức, xác định hướng dốc tự nhiên, điểm thấp nhất của khu đất (nơi nước sẽ tụ về nếu không can thiệp), và hệ thống thoát nước hiện có — cống, rãnh, miệng thu, hướng nước chảy ra khỏi ranh đất. Đây là lớp dữ liệu nền cho mọi tính toán san nền, bố trí sân vườn không đọng nước, và thiết kế hệ thống thoát nước mới nếu cần.

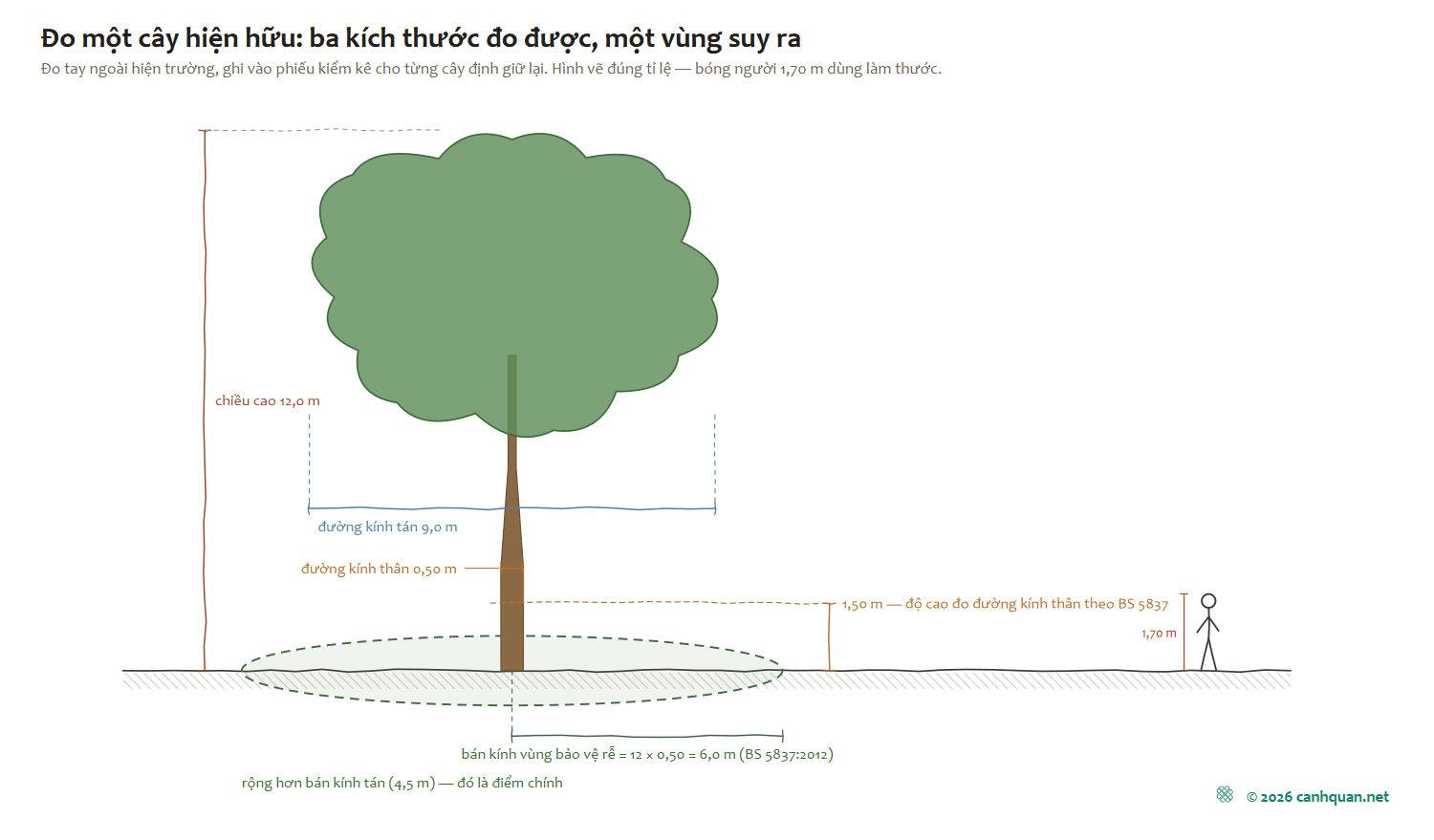

3. Cây hiện hữu. Kiểm kê từng cây đáng giữ lại: đường kính thân đo ở độ cao khoảng 1,3 m so với mặt đất — cách đo này lấy theo quy ước phổ biến trong lâm nghiệp và trồng trọt cảnh quan, gọi tắt là DBH — cùng đường kính tán, chiều cao ước lượng, và tình trạng (thân thẳng hay nghiêng, có dấu hiệu sâu bệnh hay rễ nổi bất thường không). Mỗi cây được đánh số và định vị trên bản vẽ, để khi phương án thiết kế chồng lên, biết ngay cây nào nằm trong đường xây dựng, cây nào có thể giữ nguyên vị trí.

4. Đất và mực nước ngầm. Quan sát nhanh qua hố đào thử (test pit) hoặc khoan tay cho biết cấu trúc các lớp đất, màu và mùi đất (đất yếm khí thường xám và có mùi lưu huỳnh, báo hiệu tình trạng úng nước kéo dài), và mực nước ngầm gặp phải khi đào tới một độ sâu nhất định. Với dự án có hạng mục xây dựng hoặc yêu cầu thấm nước tại chỗ, cần thêm thí nghiệm đất chuyên biệt — sức chịu tải, hệ số thấm — do đơn vị địa kỹ thuật thực hiện; khảo sát hiện trạng bằng mắt chỉ cho biết đủ để quyết định có cần thí nghiệm sâu hơn hay không.

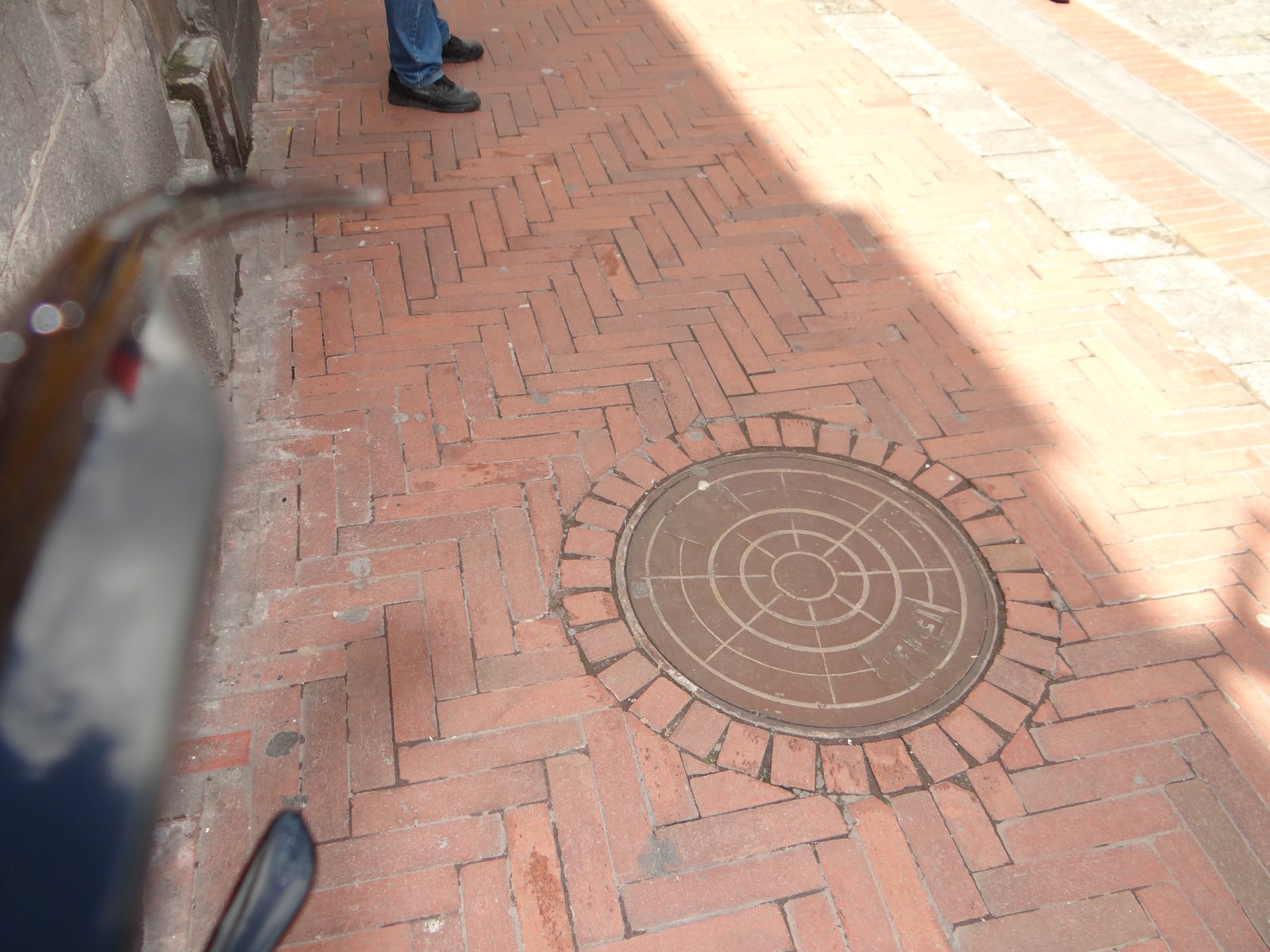

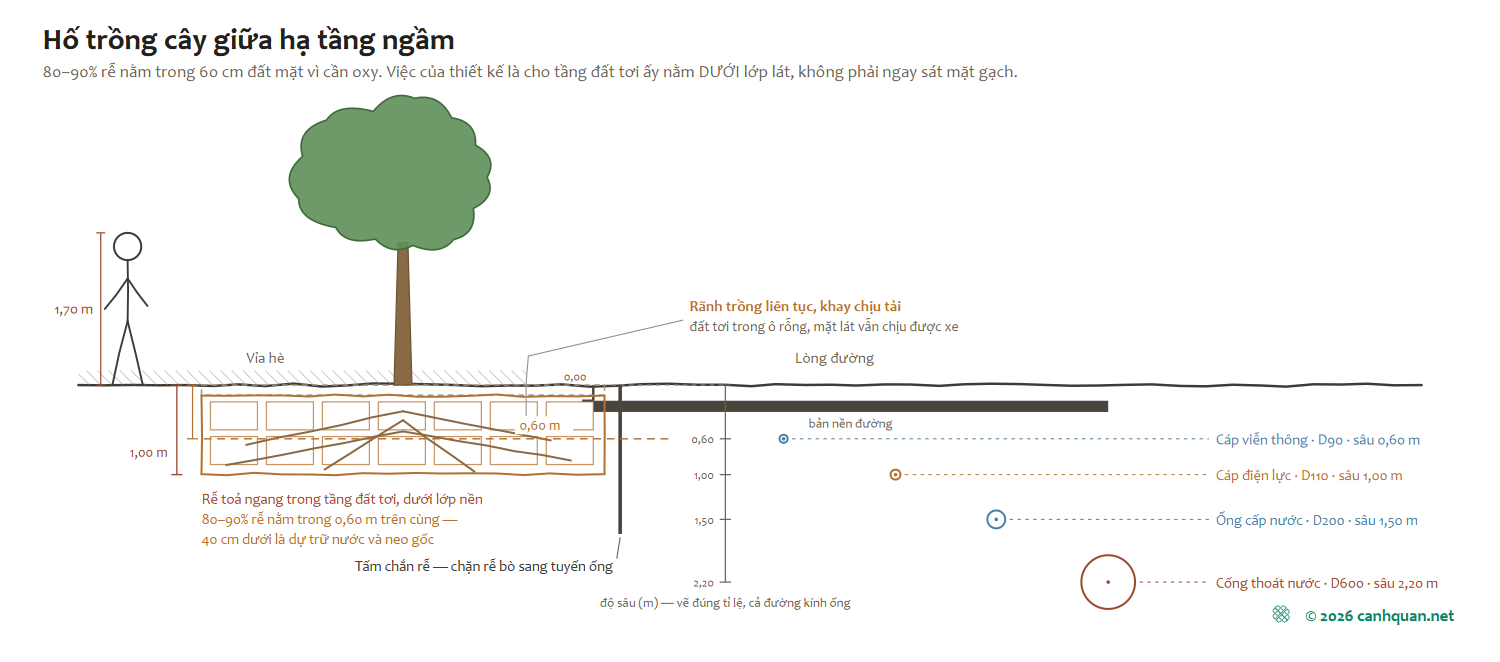

5. Hạ tầng ngầm và nổi. Đường ống cấp nước, thoát nước, tuyến cáp điện, cáp viễn thông, đôi khi có cả tuyến gas; cùng phần nổi — trụ điện, cột đèn, hố ga, tường rào, công trình liền kề. Vị trí chính xác của các tuyến ngầm hiếm khi có sẵn trên khu đất tư nhân; cách khả thi nhất là xin thông tin tuyến từ đơn vị quản lý hạ tầng khu vực (điện lực, cấp nước) trước khi thi công, thay vì chỉ dựa vào quan sát bề mặt.

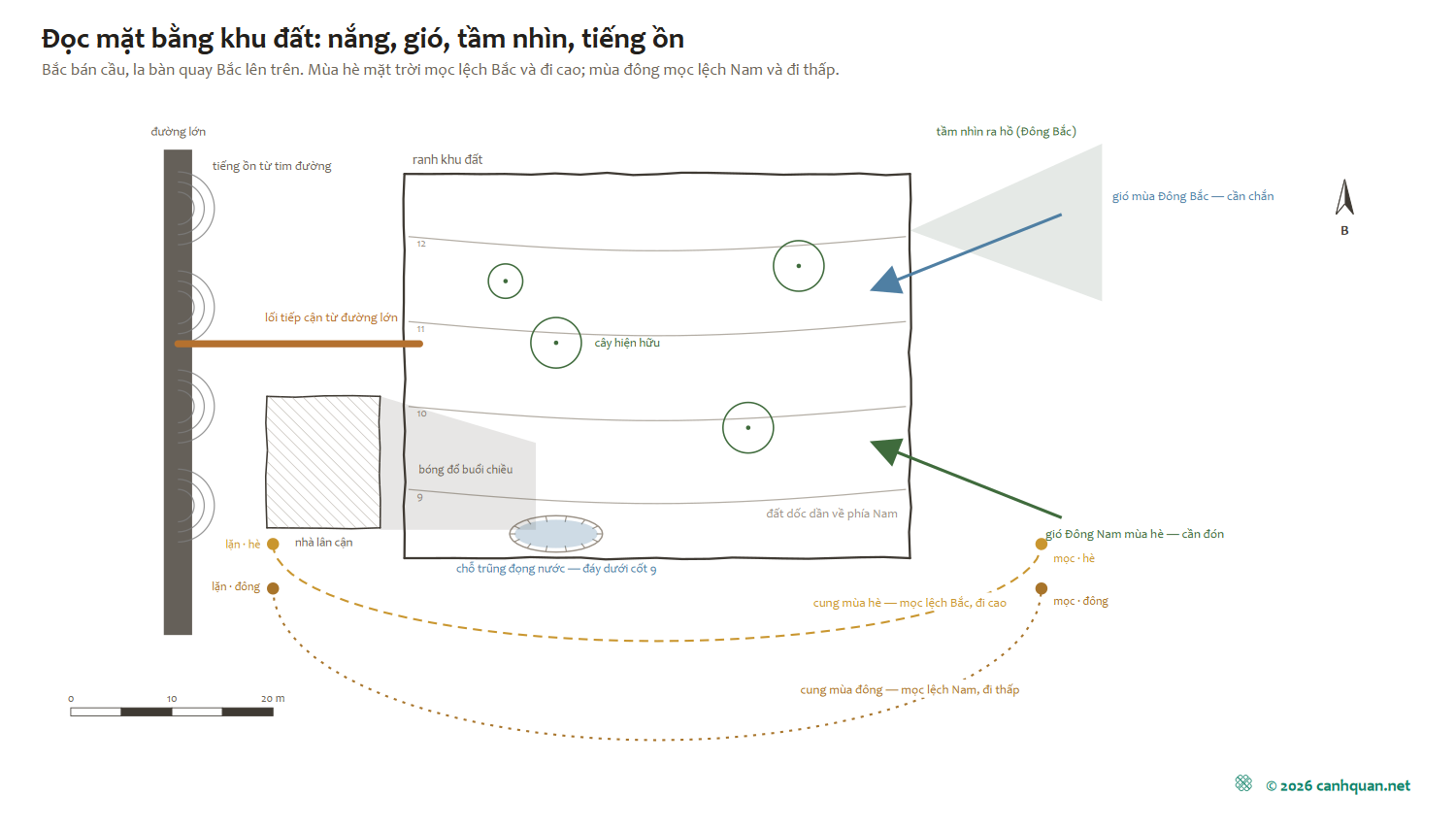

6. Bối cảnh chung quanh. Hướng nắng theo mùa và góc nắng thấp nhất — ở vĩ độ Việt Nam, đường đi của mặt trời khác hẳn vùng ôn đới nên không dùng lại quy tắc phân tích nắng của tài liệu nước ngoài; hướng gió chủ đạo theo mùa; tầm nhìn ra và vào khu đất; nguồn tiếng ồn (đường lớn, công trình lân cận); và lối tiếp cận — cho người đi bộ, cho xe, và cho xe cứu hoả nếu quy mô dự án yêu cầu. Lớp thông tin này thường bị coi là phụ, nhưng chính nó quyết định khu đất có chỗ nào đáng ngồi lâu và chỗ nào chỉ nên đi qua.

Khảo sát cần mang gì ra công trường

Một buổi khảo sát hiện trạng nghiêm túc không chỉ cần mắt nhìn và trí nhớ. Bộ dụng cụ tối thiểu thường mang theo gồm: thước dây và thước đo khoảng cách laser cầm tay để lấy nhanh kích thước không cần dựng máy; thiết bị định vị (GPS cầm tay hoặc ứng dụng định vị trên điện thoại, đủ dùng cho việc ghi toạ độ tương đối, không thay được đo đạc chuyên nghiệp); la bàn hoặc ứng dụng đo hướng để xác định hướng Bắc và hướng nắng ngay tại chỗ; thước đo độ dốc hoặc ứng dụng clinometer để ước lượng độ dốc từng đoạn; xẻng nhỏ hoặc dụng cụ đào cầm tay để mở hố quan sát đất; và máy ảnh chụp toàn cảnh lẫn cận cảnh từng chi tiết đáng chú ý.

Ngoài dụng cụ, cần một bộ phiếu ghi chép chuẩn hoá — phiếu khảo sát cây (mã số, loài nếu xác định được, đường kính, tán, tình trạng), phiếu khảo sát đất (vị trí hố đào, mô tả từng lớp, độ sâu gặp nước), và một bản đồ nền in sẵn (trích lục địa chính hoặc ảnh vệ tinh) để đánh dấu trực tiếp ngoài hiện trường thay vì ghi rời rồi chuyển vẽ lại sau — chuyển vẽ lại là chỗ dễ sai lệch vị trí nhất. Việc làm được ngay: dựng một bộ phiếu mẫu dùng lại cho mọi dự án, thay vì mỗi lần khảo sát lại ghi chép tự do theo trí nhớ.

Khi nào phải thuê đo đạc chuyên nghiệp

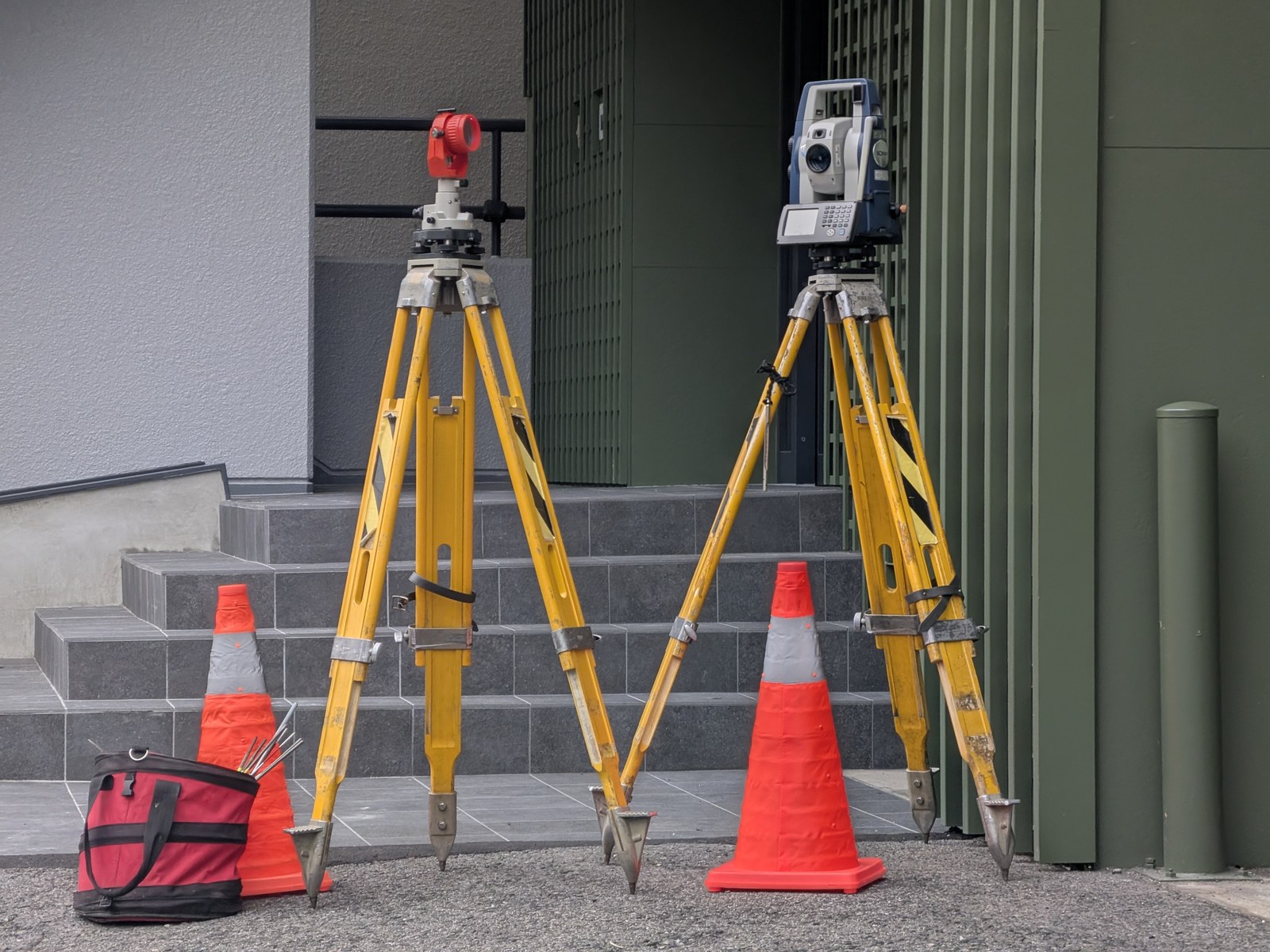

Khảo sát bằng mắt và dụng cụ cầm tay đủ cho giai đoạn phác thảo ý tưởng, nhưng không thay được bản đồ địa hình đo đạc khi dự án bước sang giai đoạn thiết kế kỹ thuật hoặc cần nộp hồ sơ cho cơ quan quản lý. Những trường hợp nên thuê đơn vị trắc địa có năng lực đo vẽ bản đồ địa hình: khu đất có diện tích lớn hoặc địa hình phức tạp mà đo tay không phủ hết được lưới điểm; dự án có hạng mục công trình cần tính toán kết cấu, san nền khối lượng lớn; hồ sơ cần nộp xin phép xây dựng hoặc thẩm định thiết kế, nơi bản đồ hiện trạng là tài liệu bắt buộc; và khi ranh giới đất có tranh chấp hoặc chưa rõ mốc giới, cần xác định lại bằng phương pháp đo đạc chính thức.

Tỉ lệ bản đồ đặt hàng nên khớp với quy mô công trình — với sân vườn hay khuôn viên nhỏ, tỉ lệ đủ chi tiết để đọc được từng gốc cây và mép công trình là mức thường gặp trong nghề; với khu đất rộng, dự án hạ tầng, tỉ lệ tổng thể rồi khoanh vùng chi tiết riêng cho khu vực can thiệp là cách làm phổ biến. Số liệu tỉ lệ cụ thể theo quy định hiện hành cần đối chiếu với đơn vị đo đạc và hồ sơ pháp lý áp dụng cho từng dự án, không nên áp một con số cố định cho mọi trường hợp. Việc làm được ngay: trước khi đặt hàng đo đạc, liệt kê rõ khu vực cần đo, mục đích dùng bản đồ (thiết kế hay xin phép), để đơn vị đo đạc chọn đúng tỉ lệ và độ chính xác, tránh phải đo lại.

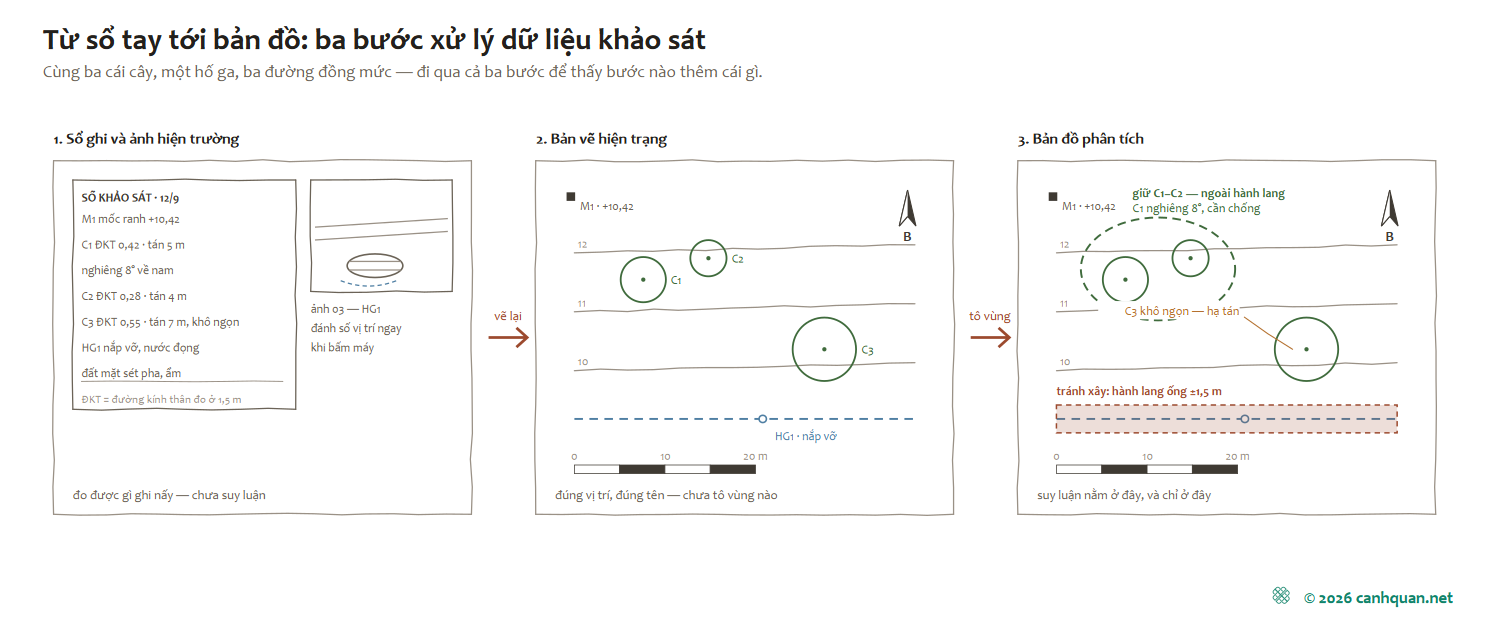

Từ dữ liệu thô đến bản đồ phân tích

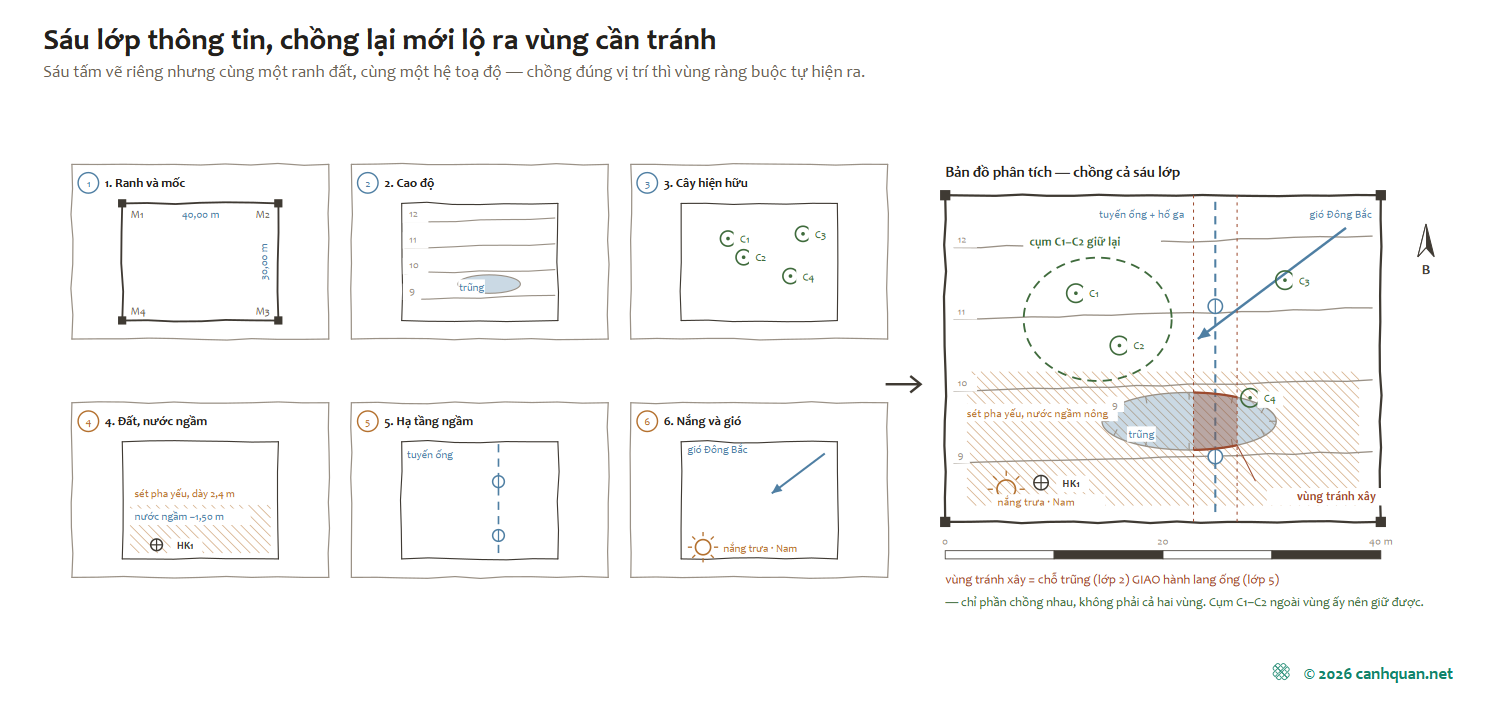

Khảo sát không dừng ở thu thập; giá trị nằm ở khâu tổng hợp. Kỹ thuật cổ điển và vẫn hiệu quả là chồng lớp (overlay): đặt các lớp thông tin lên nhau để lộ ra những vùng có ý nghĩa — nơi vừa dốc vừa ngập là vùng nên tránh xây; nơi có cây tốt và bóng mát là vùng nên giữ làm không gian nghỉ; nơi trũng cuối lưu vực là chỗ tự nhiên để làm vùng giữ nước. Phương pháp chồng lớp này được Ian McHarg hệ thống hoá trong Design with Nature (1969), và vẫn là nền tảng của phân tích khu đất hiện đại, nay thực hiện bằng công cụ GIS thay vì các tấm bìa trong mờ chồng tay như thời McHarg.

Kết quả cuối cùng của bước này là một bản đồ phân tích tổng hợp — thường gọi là sơ đồ ràng buộc và cơ hội (constraints and opportunities) — chỉ ra khu đất nên được sử dụng thế nào nếu thuận theo đặc điểm tự nhiên của nó. Thiết kế xuất phát từ bản đồ này ít phải sửa lại giữa chừng hơn thiết kế xuất phát từ một ý tưởng hình thức thuần tuý, vì những xung đột với thực tế khu đất đã được lọc ra từ trước khi vẽ nét đầu tiên.

Bàn giao dữ liệu cho ai

Dữ liệu khảo sát không nằm yên trong một bản vẽ nộp lúc đầu dự án rồi thôi — nó cần đi tiếp qua nhiều tay. Chủ đầu tư giữ bản gốc hồ sơ khảo sát cùng bản vẽ đo đạc làm căn cứ đối chiếu về sau, kể cả khi dự án đã hoàn thành, vì hiện trạng khu đất có thể thay đổi và hồ sơ gốc là điểm mốc để so sánh. Kỹ sư kết cấu và kỹ sư hạ tầng — nếu dự án có hạng mục công trình hoặc hệ thống thoát nước riêng — cần lớp dữ liệu cao độ, địa chất và hạ tầng ngầm để tính toán, không thể chỉ nhận bản vẽ ý tưởng cảnh quan.

Đơn vị thi công cần bản vẽ hiện trạng cập nhật nhất khi triển khai ngoài công trường, đặc biệt là vị trí cây giữ lại và tuyến hạ tầng ngầm — đây là hai thứ gây thiệt hại nặng nhất nếu thi công vô tình phạm vào. Việc làm được ngay: đóng gói hồ sơ khảo sát thành một bộ tài liệu độc lập (bản vẽ, phiếu cây, phiếu đất, ảnh chụp hiện trạng có đánh số vị trí), gửi kèm hồ sơ thiết kế cho mọi bên liên quan, thay vì để dữ liệu khảo sát nằm rải rác trong máy tính của riêng người đi khảo sát.

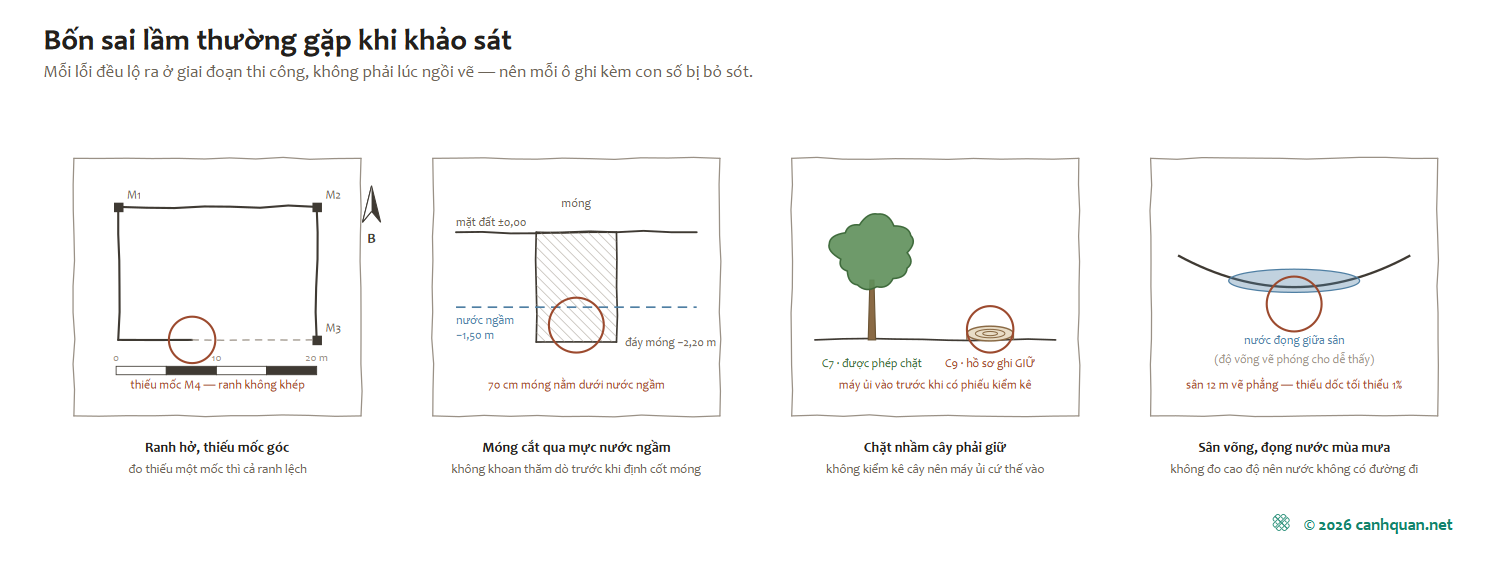

Sai lầm thường gặp

Bốn sai lầm lặp đi lặp lại trong nghề. Khảo sát sau khi đã có ý tưởng — đi tìm dữ liệu để biện minh cho phương án đã vẽ sẵn, thay vì để phương án nảy ra từ dữ liệu; hậu quả là dữ liệu bị chọn lọc thiên lệch, bỏ qua những gì không hợp ý đồ ban đầu. Bỏ lớp thuỷ văn và đất vì hai lớp này khó đo và tốn thời gian hơn các lớp còn lại, để rồi trả giá khi thi công gặp nước ngầm cao hơn dự tính hoặc nền đất không chịu được tải trọng thiết kế.

Khảo sát một lần vào một mùa — một khu đất vào mùa khô rất khác chính nó vào mùa mưa: rãnh cạn khô có thể là dòng chảy chính khi mưa lớn, bãi đất bằng phẳng có thể ngập cục bộ vài giờ sau mưa. Những dữ kiện phụ thuộc mùa cần được ghi nhận có chủ đích, kể cả khi phải quay lại hiện trường lần hai. Và tin vào bản vẽ cũ mà không kiểm chứng lại hiện trường — bản đồ địa chính, bản vẽ quy hoạch hay hồ sơ hạ tầng do bên khác cung cấp đều có thể lỗi thời so với thực tế đã thay đổi qua nhiều năm; đối chiếu tại chỗ trước khi tin là bước không thể bỏ qua, dù mất thêm thời gian.

Khảo sát kỹ và khảo sát ẩu — chỗ khác biệt lộ ra ở đâu

Khác biệt giữa một khảo sát kỹ và một khảo sát ẩu hiếm khi lộ ra ngay ở bản vẽ nộp đầu dự án — cả hai đều có thể trông gọn gàng như nhau trên giấy. Nó lộ ra ở công trường, khi máy móc chạm tuyến ống chưa ai ghi nhận; lộ ra sau một mùa mưa đầu tiên, khi phần sân vừa hoàn thiện bắt đầu đọng nước ở đúng chỗ đã có thể lường trước nếu lưới cao độ được đo đủ dày; và lộ ra ở hàng cây, khi những gốc lẽ ra giữ được đã bị đưa vào diện giải toả vì không ai định vị chúng từ đầu. Hiểu khu đất trước khi thiết kế là công đoạn ít được trưng ra, nhưng là chỗ phân biệt rõ nhất một hồ sơ làm nghiêm túc với một hồ sơ chỉ đẹp trên bản vẽ trình bày.
